Гидромоторы аксиально-поршневые серии Г15-2..Р
Гидромоторы нерегулируемые аксиально-поршневые типа Г15-2..Р в основном используются в станочных гидроприводах.
Предназначены для бесступенчатого регулирования скоростей, работы в системах, где требуется реверсирование, частое включение, автоматическое и дистанционное управление.
Гидромоторы работают на минеральных маслах с вязкостью от 10 до 200 сСт, при температуре масла от +10 до +60оС и температуре окружающей среды от 0 до +45оС.
|

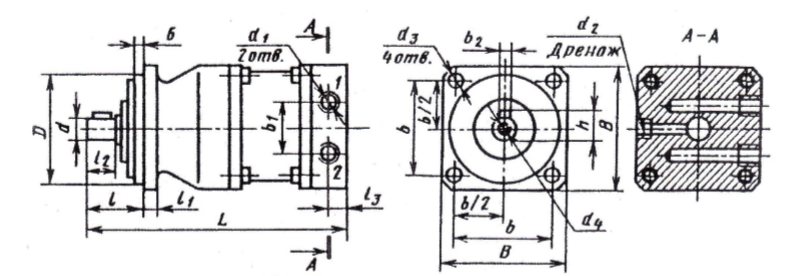

Таблица размеров, гидромоторы серии Г15-2хР (мм) |
||||||||||||||||
|
Типоразмер |
D (h6) |
d (h6) |
d1 |
d2 |
d3 |
d4 |
L |
l |
l1 |
l2 |
l3 |
B |
b |
b1 |
b2 (h9) |
h |
|
Г15-21Р |
70 |
14 |
К3/8″ |
К1/8″ |
7 |
М6 |
168 |
37 |
10 |
20 |
11 |
80 |
64 |
39 |
5 |
16 |
|
Г15-22Р |
80 |
18 |
К1/2˝ |
К1/4˝ |
9 |
203 |
45 |
25 |
13,5 |
92 |
72 |
45 |
6 |
20,5 |
||
|
Г15-23Р |
100 |
22 |
К3/4″ |
11 |
244 |
54 |
14 |
30 |
18 |
110 |
92 |
52 |
24,5 |
|||
|
Г15-24Р |
120 |
32 |
К1″ |
К3/8″ |
13 |
М10 |
308 |
70 |
16 |
42 |
19 |
132 |
108 |
65 |
10 |
35 |
|
Г15-25Р |
140 |
42 |
К11/4″ |
398 |
88 |
20 |
58 |
25,5 |
162 |
138 |
85 |
12 |
45 |
|||
|
Основные технические параметры гидромоторов серии Г15 |
|||||
|
Параметр |
Г15-21Р |
Г15-22Р |
Г15-23Р |
Г15-24Р |
Г15-25Р |
|
Рабочий объем, см3 |
11,2 |
20 |
40 |
80 |
160 |
|
Номинальный расход, л/мин |
10,8 |
19,2 |
40 |
77 |
154 |
|
Давление на входе, МПа: - номинальное - максимальное - минимальное |
6,3 12,5 0,5 |
||||
|
Давление на сливе, МПа: - максимальное (при отсутствии нагрузки) -минимальное |
6,3 0,08 |
6,3 0,1 |
6,3 0,15 |
||
|
Номинальный перепад давлений ∆р ном, МПа |
6,22 |
6,2 |
6,15 |
||
|
Крутящий момент, Н·м, не менее: - номинальный М ном - страгивания при ∆р ном |
9,6 8,6 |
17 15,4 |
34 31 |
68 61 |
136 122 |
|
Частота вращения, мин-1: - номинальная - максимальная - минимальная: при ∆р ном и регулировании: на входе на выходе при перепаде давлений ≤ 0,4 ∆ рном |
960 2400 40 80 16 |
960 2100 30 60 8 |
960 1800 20 40 4 |
960 1500 20 40 2 |
960 1300 20 40 1,2 |
|
Эффективная мощность номинальная, кВт |
0,96 |
1,7 |
3,4 |
6,8 |
13,6 |
|
Полный КПД, не менее |
0,88 |
0,89 |
0,9 |
||
|
Момент инерции вращающихся масс, кг·м2 |
0,0004 |
0,0011 |
0,0035 |
0,0075 |
0,025 |
|
Утечка масла в дренаж, см3/мин, не более |
100 |
120 |
180 |
250 |
500 |
|
Допустимая нагрузка на вал, Н: радиальная осевая |
250 25 |
420 40 |
800 80 |
1250 125 |
2500 250 |
|
Масса, кг |
4 |
6,1 |
10,6 |
19 |
37,3 |
Примечания:
1. Максимальное давление в дренажной линии 0,05 МПа.
2. Допустимая частота реверсов 20 в минуту.
3. При частоте вращения больше номинальной давление в сливной линии должно быть рсл = рсл min (n/960)2.
4. Продолжительность работы гидромотора при максимальном давлении не должна превышать 0,5 % от общей продолжительности работы.
5. При работе гидромоторов с частотой вращения больше номинальной перепад давлений должен быть уменьшен с таким расчетом, чтобы мощность не превышала максимальную.
Цены на гидромоторы серии Г15 в рублях (внимание: стоимость на гидромоторы указана справочно)
|
Наименование гидромотора |
Цена в руб, без учета НДС |
Цена в руб, с учетом НДС |
|
Г15-21Р |
по запросу |
|
|
Г15-22Р |
по запросу |
|
|
Г15-23Р |
по запросу |
|
|
Г15-24Р |
по запросу |
|
|
Г15-25Р |
по запросу |
|
