Приводы электромагнитные типа МЭГ6

магнит МЭГ6 Привод электромагнитный МЭГ6 для гидроаппаратуры

 Привод электромагнитный типа МЭГ6 предназначен для дистанционного управления  гидрораспределителями с условным проходом ДУ 6 мм, такими, как ПЕ6; ВЕ6; 1РЕ6; МРЭ6; и т.д. а  также секционной гидроаппаратурой станочной и мобильной техники. Электромагниты МЭГ6  выполнены с возможностью быстрой замены катушки без разгерметизации и снятия давления в  гидросистеме. МЭГ6-1 с креплением к корпусу распределителя 4-мя винтами полностью заменяют  приводы ПЭ 35 и ПЭ 36. Электромагнит МЭГ6-2 как и зарубежные аналоги имеет ввёртную конструкцию, т.е. гильза электромагнита ввинчивается в корпус гидрораспределителя.

Конструкция электромагнита:

  • Электромагнит изготавливается с «мокрым якорем», т.е. полость герметичной гильзы соединена с полостью гидрораспределителя.
  • Катушка электромагнита мажет быть снята и заменена без снятия давления и разгерметизации гидросистемы;
  • Фланцевая (МЭГ6-1) и ввёртная (МЭГ6-2) конструкция электромагнита;
  • Допускаемое давление рабочей жидкости в полости электромагнита МЭГ6-1 – 6 МПа, МЭГ6-2 – 16МПа;
  • Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой защищены от коррозии.
  • Степень защиты с присоединённым соединителем электрическим СЭ11-19 и DIN43650А – IP54, с присоединёнными соединителями электрическими 2РМГ14 и AMP Power Timer - IP65;
  • Масса электромагнита – 0,6 кг.

Габаритные и присоединительные размеры приводов электромагнитных МЭГ6-1 и МЭГ6-2:

габаритные размеры МЭГ6



Сказачать  габаритные и присоединительные размеры катушек для электромагнитов МЭГ6 с соединителем СЭ11-19, с соединителем АМР Power Timer и с соединителем 2РМГ

Основные технические параметры

Наименование параметра

Исполнение «С»

Исполнение «М»

Тяговое усилие при номинальном ходе якоря, Н, не менее*

55

52

Потребляемая активная мощность, Вт, не более

35

Допустимое отклонение питающего напряжения от номинала, не более

+10%
-15%

+25%
-10%

Номинальный ход якоря, мм.

2,5

Полный ход якоря, мм.

5,5+0,5

Время срабатывания, с, не более

0,04

* Тяговое усилие гарантировано при токе эксплуатационно-нагретого состояния.

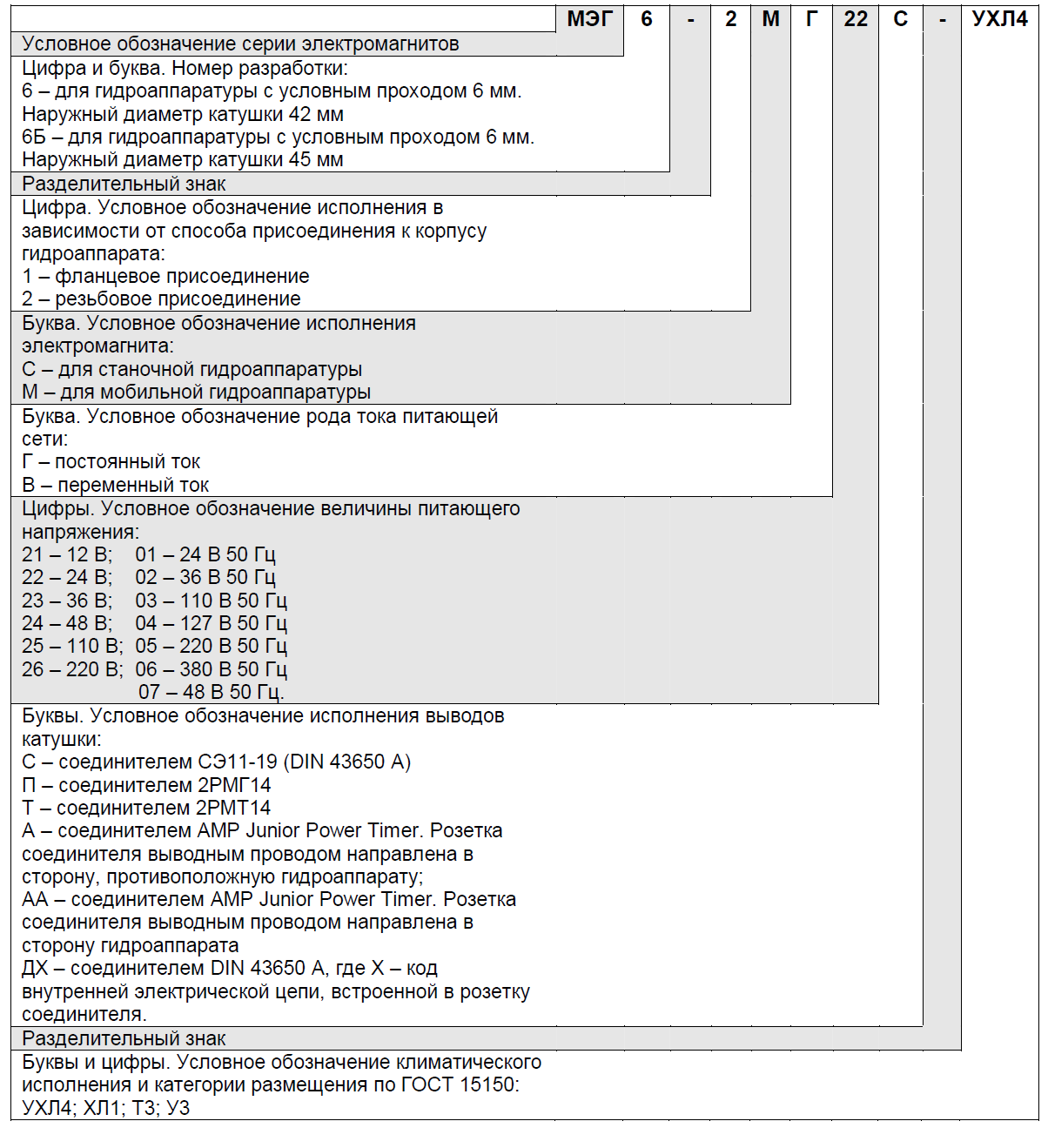

Структура условного обозначения электромагнитных приводов МЭГ6:

структура обозначения МЭГ6

Скачать структуру условного обозначения привода серии МЭГ 6
