Миницилиндры серии 16, 24 и 25 по стандартам CETOP RP52-P DIN/ISO 6432

Миницилиндры серии 16, 24 и 25 соответствуют европейским стандартам CETOP RP52-P и DIN/ISO 6432. Современные материалы и глубокая конструкторская проработка позволили создать широкую гамму универсальных и надежных цилиндров.

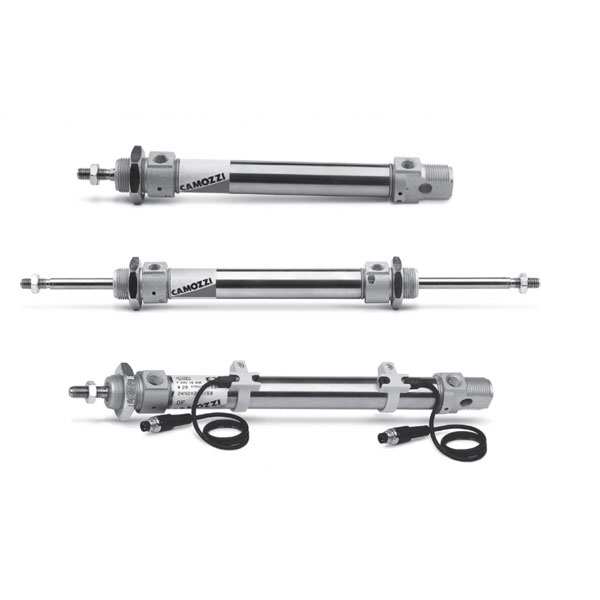

миницилиндры CamozziПрецизионное закрепление трубы на крышках обеспечивает исключительно точное взаимное расположение подвижных деталей. Поскольку в миницилиндрах дости­гаются высокие скорости перемеще­ния, они оснащаются пластиковыми шайбами на поршне, обеспечиваю­щими бесшумную и мягкую остановку. Кроме этого миницилиндры серии 25 оснащены устройствами регулируе­мого демпфирования поршня в конце хода.Цилиндры серии 24 и 25 имеют магнит на поршне и могут работать с магнитными датчиками. Широко используются в упако­вочном оборудовании, имеют высокое качество и большой выбор типораз­меров.

Общие характеристики
Конструкция закатной с фланцевым креплением
Действие одностороннего действия с пружинным возвратом; двустороннего действия
Материалы крышки - алюминий; гильза и шток - нержавеющая сталь; уплотнения - NBR, полиуретан; другое - см. кодировку
Крепление гайки на крышках, фланец, лапы, кронштейны
Ход* min - max Серия 16: ø 8 ÷ ø 10: 10 - 250 мм / ø 12: 10 - 300 мм / Серия 24 и 25 ø 16: 10 - 600 мм / ø 20 ÷ ø 25: 10 - 1000 мм
Диаметр пневмоцилиндра Серия 16: ø 8, 10, 12 мм / Серия 24 и 25: ø 16, 20, 25 мм
Рабочая температура 0°C ÷ 80°C (при сухом воздухе -20°C)
Рабочее давление 1 ÷ 10 бар (двустороннего действия), 2 ÷ 10 бар (одностороннего действия)
Рабочая среда чистый воздух, без смазки. Если в системе уже используется смазка (мы рекомендуем масло ISO VG32), то ее подачу нельзя прекращать
Скорость (без нагрузки) минимальная - 10 мм/с, максимальная - 1000 мм/с

Кодировка:

24

N

2

A

16

A

100

-

   24

СЕРИЯ

16 = немагнитный

24 = магнитный

25 = магнитный, с демпфированием

   N

МОДИФИКАЦИЯ

N = стандартный

   2

ДЕЙСТВИЕ

1 = односторонний (передняя возвратная пружина)

2 = двусторонний

3 = двусторонний (двусторонний шток)

7 = односторонний (двусторонний шток)

   A

МАТЕРИАЛЫ

A = шток и гильза из нерж. стали

   16

ДИАМЕТРЫ

8 мм

10 мм

12 мм

16 мм

20 мм

25 мм

   A

ТИП КРЕПЛЕНИЯ

A = стандартный (гайки на штоке и крышках)

RL = фрикционный тормоз

   100

ход

Серия 16 ø 8 ÷ ø 10: 10 - 250 мм / ø 12: 10 - 300 мм

Серия 24 и 25 ø 16: 10 - 600 мм / ø 20 ÷ ø 25: 10 - 1000 мм

   -

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ

Прим.: Все цилиндры поставляются в комплекте с гайкой штока и крышки. Принадлежности заказываются отдельно.
