Пневмодроссели и вентили
Пневмодроссель предназначен для регулировки расхода сжатого воздуха в пневмосистеме путем создания локального сопротивления воздушному потоку. Пневматические дроссели изготовлены в соответствии с требованиями российских и международных стандартов, подтвержденные сертификатами соответствия на продукцию и разрешение на использование оборудования на территории Российской Федерации.

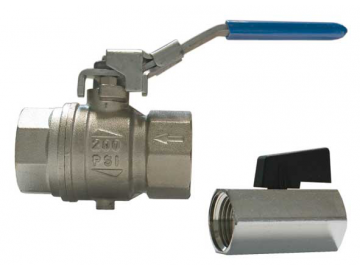

Виды пневмодросселей: Серия SCU-MCU-SVU-MVU-SCO-MCO, Серия GSCU - GMCU - GSVU - GMVU - GSCO - GMCO, Серия TMCU - TMVU - TMCO, Серия RFU-RFO, Серия PSCU, PMCU, PSVU, PMVU, PSCO, PMCO. Сюда же относят и вентили серии 28 и шаровые краны с замком серии S93, шаровые краны серии 2930.
С обратным клапаном. Пневмоустройства Camozzi, предназначенные для регулирования расхода воздуха, движущегося в одном направлении, а также для дросселирования воздушного потока на выходе из цилиндра.
Без обратного клапана. Пневмоустройства Camozzi, предназначенные для регулирования расхода при движении воздуха в обоих направлениях, а также для наполнения емкостей сжатым воздухом и сброса давления в них.
Технические характеристики пневмодросселей
|
Конструкция |
игольчатого типа |
|
Материалы изготовления |
алюминий (корпус), латунь ОТ58 (золотник), бутадиен-нитрильный каучук (уплотнения) |
|
Крепление |
через отверстия на панели или в корпусе |
|
Установка |
возможна в любом положении устройства |
|
Рабочая температура |
от 0 до +80°С |
|
Номинальное давление |
1-10 Бар для моделей с присоединением G1/4, M5, G1/8 |
|
Рабочее тело |
фильтрованный воздух |
|
Рабочее давление |
6 Бар |
|
Условный проход |
1,5 мм (M5) |
Монтаж
Пневмодроссели могут монтироваться на панелях или, при необходимости, на цилиндрах и распределителях. Устройства поставляются с присоединительными отверстиями М5, G1/8, G1/4, G1/2 и G3/8. Монтируют оборудование следующим образом: первое резьбовое присоединительное отверстие стыкуется с цилиндром, а второе — с распределителем.
