Подготовка воздуха

Система подготовки включает все необходимые элементы, позволяющие полностью использовать заложенный ресурс пневмосистемы.

Основные элементы: фильтры, маслораспылители, редукторы давления, клапаны мягкого пуска и безопасности, принадлежности для модульного монтажа, манометры и реле давления.

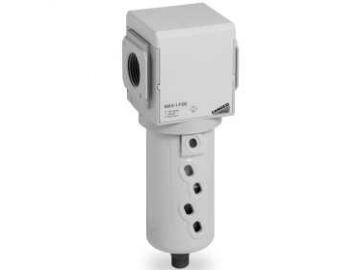

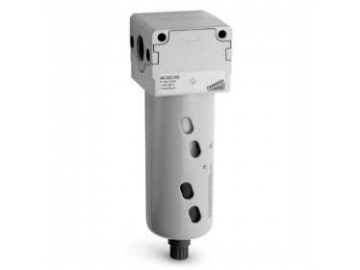

Фильтрация. Вследствие воздействия высоких температур, возникающих при трении в подвижных парах и сжатии воздуха, компрессорное масло теряет смазочные свойства. При большом содержании влаги в подготовленном воздухе также может происходить растворение консистентной смазки, находящейся в цилиндрах и распределителях. Для предупреждения попадания отработанных смазочных смесей в пневматические системы применяются масло- и влагоотделители, фильтры, а также коалесцентные осушители. Данные устройства Camozzi обеспечивают подготовку сжатого воздуха через отсеивание частиц размером от 0,01 до 25 мкм, а метод коалесценции капель позволяет исключить попадание воды в пневмосистему.

Смазка. Все оборудование Camozzi обрабатывается консистентной смазкой, позволяющей избежать применения дополнительных смазочных смесей в воздушный поток в течение всего срока эксплуатации пневмоаппаратуры. В случаях, когда приводы функционируют в экстремальных условиях (высокая скорость перемещения и частота срабатывания), в зависимости от класса качества сжатого воздуха согласно стандарту DIN ISO 8573-1 дополнительно применяются различные модели маслораспылителей Camozzi.

Классы качества воздуха

Класс

Точка росы (концентрация)

Максимальный размер твердых частиц

Максимальная концентрация масел

V

+7 °C

40 мкм

25 мг/м3

IV

+3 °C

15 мкм

5 мг/м3

III

-20 °C

5 мкм

1 мг/м3

II

-40 °C

1 мкм

0,1 мг/м3

1I

-70 °C

0,1 мкм

0,01 мг/м3
