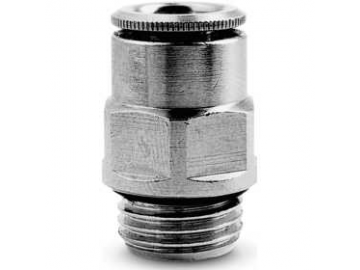

Цанговые соединения для пластиковых трубок серии 6000

Присоединение трубок по внешнему диаметру ø в мм: 3(только серия Micro), 4, 5, 6, 8, 10, 12, 14, 16.

Присоединительные резьбы: M3(только серия Micro), M5, M7,G1/8, G1/4, G1/2, G3/8, G3/4, R1/8, R1/4, R3/8, R½.

Присоединение и разъединение трубки может повторяться несколько раз и выполняется вручную, без использования инструментов. Уплотнительное кольцо легко заменяется в случае повреждения или износа.

ОБЩИЕ ХАРАКТЕРИСТИКИ фитингов серии 6000

Материал составных элементов фитинга

корпус и цанга: никелированная латунь;

уплотнительное кольцо: NBR;

резьбовое уплотнение: PTFE, NBR, PA

Стандарт и параметры резьбовых соедининей

Серия 6000 Micro: M3, M5, M7, G1/8, G1/4

Серия 6000: коническая ISO 7 (BSPT), цилиндрическая ISO 228 (BSP)

M5-M6 и другие метрические резьбы по заказу

NPT - по заказу

Рабочее давление

-0,9 ÷ 16 бар (смотрите в разделе характеристики трубок)

Материалы соединяемых трубок

полиэстер, полиамид, полиэтилен, полиуретан, PTFE

Внешний ø трубки (мм)

Серия 6000 Micro: 3, 4, 6, 8, 10

Серия 6000: 4, 5, 6, 8, 10, 12, 14, 16

Рабочая среда

сжатый воздух

(при использовании других сред обратитесь к нашим инженерам)

Рабочая температура

Серия 6000 Micro: -10°C ÷ 80°C (см. характеристики трубок)

Серия 6000: -20°C ÷ 80°C (см. характеристики трубок)
