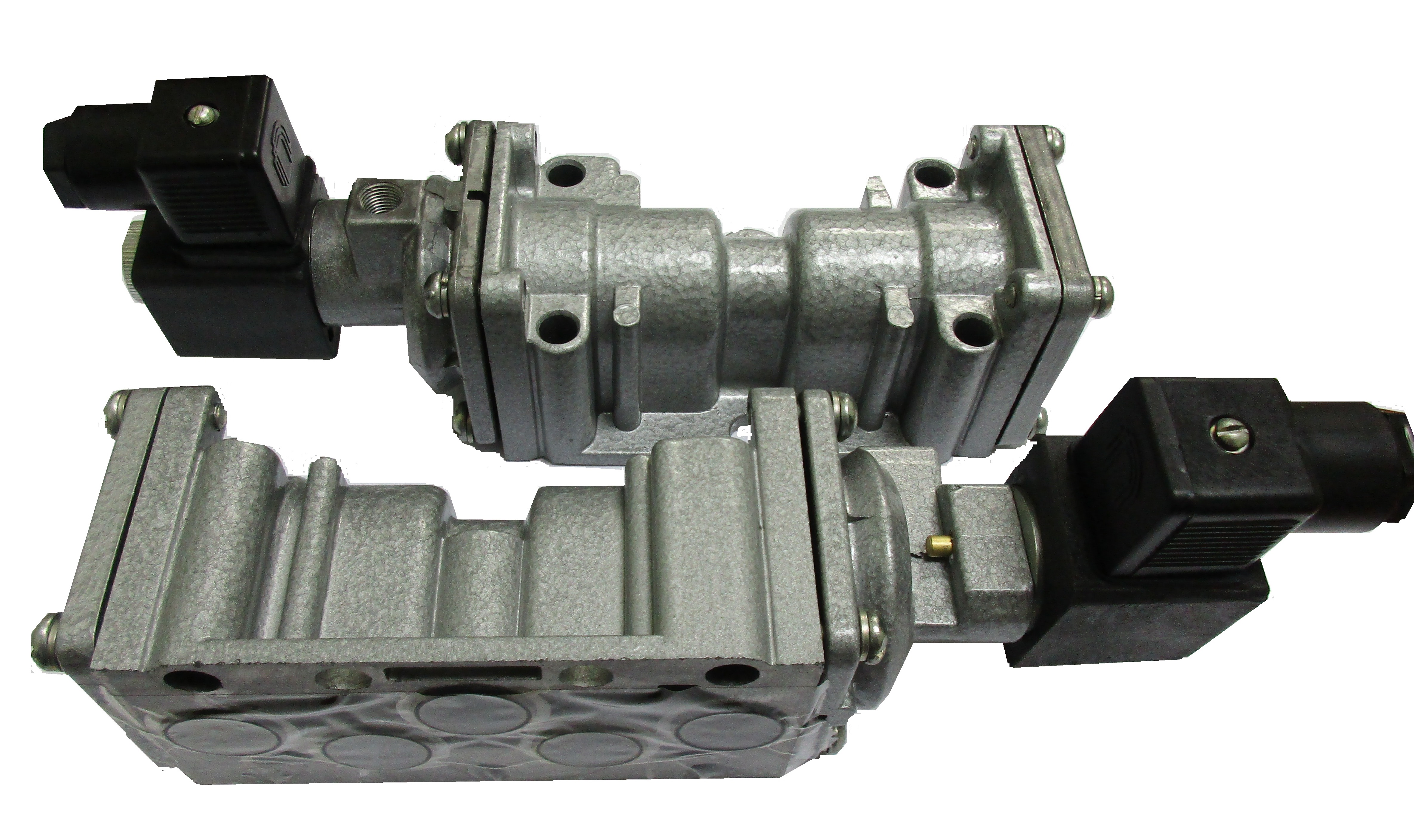

Клапаны пневматические (пневмораспределители) КЭП 16-1
Клапан КЭП 16-1 предназначен для изменения направления потока сжатого воздуха в пневмоцилиндрах сварочного оборудования.
Основные характеристики клапана пневматического КЭП 16-1(пневмораспределителя 5-ти линейного 2-х позиционного клапанного типа с электромагнитным управлением):
|
Параметр |
Значения |
|
Номинальное / минимальное рабочее давление, МПа |
0,63 / 0,05 |
|
Условный проход, мм |
16 |
|
Пропускная способность, Kv, м3/с, не менее |
2,4*10-2 |
|
Давление управления, МПа, не менее |
0,38 |
|
Электрическое напряжение постоянного/переменного тока, В |
24 , 110, 220 ±10%, |
|
Максимальное число срабатываний (пост. ток), 1/мин |
600 |
|
Масса, кг |
1,94 |
Открыть техническое описание, габаритные и установочные размеры пневмораспределителя КЭП-16 в формате pdf
Пример обозначения распределителя типа КЭП-16 с напряжением управления 24в постоянного тока: Клапан электропневматический КЭП-16-1.Д24 УХЛ4.
Цена клапана КЭП 16-1
| Обозначение распределителей | Напряжение управления | Цена, в руб без учета НДС | Цена, в руб с учетом НДС | стоимость со скидкой* |
| КЭП 16-1.Д12 | 12 V DC | 4520 | 5424 | цена по запросу |
| КЭП 16-1.Д24 | 24 V DC | 4520 | 5424 | цена по запросу |
| КЭП 16-1.А110 | 110 V AC | 4520 | 5424 | цена по запросу |
| КЭП 16-1.А220 | 220 V AC | 4520 | 5424 | цена по запросу |
| * применимо: для оптовых закупок, постоянных заказчиков, торговых предприятий. | ||||
Для заказа доступны ремкомплекты, пилот управления, электромагнитные катушки.
Состав и стоимость ремкомплектов для клапана КЭП16-1:
| № пп | Обозначение | Кол-во, шт | Наименоваие материала | Цена, руб без НДС | Цена, руб с НДС |
| Ремкомплект КЭП-16 №1 (полный) | 1900 | 2288 | |||
| 1 | Уплотнение КЭП-16.00.005 | 4 | Резина см.24В14 | ||
| 2 | Кольцо 026-032-36-1-1 | 2 | Резина см.ИРП-1068 | ||
| 3 | Мембрана КЭП-16.00.009 | 1 | Полиур.Десмопан-487 | ||
| 4 | Пружина КЭП-16.00.013 | 1 | Проволока II-2,0 | ||
| 5 | Кольцо 018-022-25-2-1 | 5 | Резина см.ИРП-1068 | ||
| Ремкомлект КЭП-16 №2 | 1800 | 2160 | |||
| 1 | Уплотнение КЭП-16.00.005 | 4 | Резина см.24В14 | ||
| 2 | Мембрана КЭП-16.00.009 | 1 | Полиур.Десмопан-48 | ||
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ КЛАПАНА КЭП 16-1
Клапан представляет собой 2-х позиционный 5-ти линейный распределитель с электропневматическим управлением. Способ присоединения к пневмосети – притычной.
Сжатый воздух подводится к полости “Б” через отверстие “П” (см.рис.). На рисунке катушка обесточена. Под действием пружины 1 шток 2 вместе с закрепленными на нем буферами 7 занимает крайнее верхнее положение. Из полости “Б” сжатый воздух поступает в отверстие “Ц1”. Отверстие “Ц2” сообщается с атмосферой через отверстие “А2”. При подаче напряжения на катушку якорь клапана 3 втягивается, в результате чего воздух управления воздействуя на мембрану 4, смещает шток 2 в крайнее нижнее положение. Сжатый воздух из полости “Б” поступает в отверстие “Ц2”. Отверстие “Ц1” сообщается с атмосферой через отверстие “А1”.
Примечание: на рисунке показано исполнение клапана КЭП16-1 с установленным э/м распределителем (пилотом) П-РЭ 3/2,5-6212 ВНИМАНИЕ: Производитель клапанов КЭП-16-1, АО «Пневматика» с 1986 года изготавливает распределители КЭП 16-1 только с э/магнитной катушкой серии П-ЭПР3 (пилот П-ЭПР3, фото вверху страницы).
