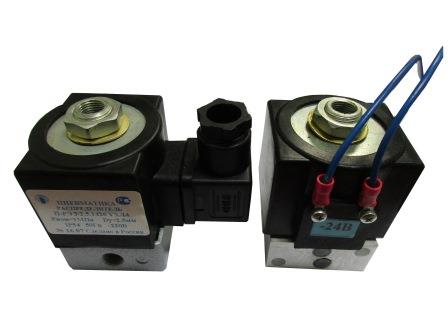

Пневмораспределители 3/2 серии П-РЭ 3/2,5
Назначение распределителей
Трехлинейные двухпозиционные пневмораспределители серии П-РЭ 3/2,5 с электромагнитным управлением предназначены для управления потоком сжатого воздуха в пневмоприводах различного назначения.
Распределители работают при любых режимах и продолжительностях включений по ГОСТ 19264-97 на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80, содержащем распыленное масло, вязкостью 10-35 мм2/с при температуре 500С с концентрацией из расчета 1-2 капли на 1м3 воздуха, приведенного к нормальным условиям ( температура 200С, давление 101325Па), или не содержащем распыленное масло.
Виброустойчивость и вибропрочность распределителей (кроме П-РЭ3/2,5-74xx) соответствуют II степени жесткости по ГОСТ28988-91.
Виброустойчивость и вибропрочность распределителя П-РЭ3/2,5-74xx соответствует III степени жесткости по ГОСТ28988-91. Исполнение распределителей по схеме – нормально-закрытые.
Рабочее положение распределителя – произвольное.
Первая цифра в кодировке означает -вид корпуса по присоединению к пневмосети и наличию ручного управления (распределитель П-РЭ3/2,5-Х…):
1 — трубное К1/8” ГОСТ6111 – без ручного управления (пример обозначения: П-РЭ 3/2,5-1226);
2 — трубное К1/4” ГОСТ6111 – без ручного управления (пример обозначения: П-РЭ 3/2,5-2412);
3 — трубное К1/8” ГОСТ6111 – с ручным кнопочным управлением (пример обозначения: П-РЭ 3/2,5-3225);
4 — трубное К1/8” ГОСТ6111 – с фиксированным ручным управлением (пример обозначения: П-РЭ 3/2,5-4226);
5 — стыковое нижнее без ручного управления (пример обозначения: П-РЭ 3/2,5-5414);
6 — стыковое нижнее с ручным кнопочным управлением (пример обозначения: П-РЭ 3/2,5-6226);
7 — стыковое боковое с ручным кнопочным управлением (для распределителей типа У71, пример обозначения: П-РЭ 3/2,5-7412).
|
Технические характеристики распределителей П-РЭ 3/2,5.. |
Значение |
|
Условный проход, мм |
2,5 |
|
Номинальное / минимальное давление, МПа |
1,0 / 0,1 |
|
Пропускная способность, Кv, м3/ч, не менее: |
|
|
Время срабатывания, с, не более: |
|
|
Общая утечка воздуха из полостей распределителя, см3/мин, не более |
5 |
|
Максимальное число срабатываний, 1/с |
500 |
|
Номинальное напряжение питания, В: |
12,24,48,110 / 24,36,110,220,380 / 110,220 |
|
Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА |
12 / 22 / 28 |
|
Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды, град. С, не более |
85 |
|
Масса, кг, не более |
0,5 |
Цена на распределители серии П-РЭ 3/2,5 в рублях (с 01.08.2021):
| Обозначение распределителей* | Условный проход, Ду (мм) | модификация | Цена, в руб без учета НДС | Цена, в руб с учетом НДС | стоимость со скидкой** |
| П-РЭ 3/2,5-1112 | 2,5 | резьба К1/8" без кнопочного управления, вывод электропроводов через сальник | 950 | 1140,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-1125 | |||||
| П-РЭ 3/2,5-1126 | |||||
| П-РЭ 3/2,5-1212 | 2,5 | резьба К1/8" без кнопочного управления, с разъемом для присоединение к электросети | 1070 | 1284,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-1225 | |||||
| П-РЭ 3/2,5-1226 | |||||
| П-РЭ 3/2,5-1412 | 2,5 | резьба К1/8" без кнопочного управления, с эл. коннектором | 950 | 1140,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-1425 | |||||
| П-РЭ 3/2,5-1426 | |||||
| П-РЭ 3/2,5-2412 | 2,5 | резьба К1/4" без кнопочного управления, с эл. коннектором | 1080 | 1296,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-2425 | |||||
| П-РЭ 3/2,5-2426 | |||||
| П-РЭ 3/2,5-3112 | 2,5 | резьба К1/8" с кнопочным управлением, вывод электропроводов через сальник | 995 | 1194,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-3125 | |||||
| П-РЭ 3/2,5-3126 | |||||
| П-РЭ 3/2,5-3212 | 2,5 | резьба К1/8" с кнопочным управлением, с разъемом для присоединение к электросети | 1080 | 1296,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-3225 | |||||
| П-РЭ 3/2,5-3226 | |||||
| П-РЭ 3/2,5-3412 | 2,5 | резьба К1/8" с кнопочным управлением, с эл. коннектором | 995 | 1194,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-3425 | |||||
| П-РЭ 3/2,5-3426 | |||||
| П-РЭ 3/2,5-4412 | 2,5 | резьба К1/8" управление фиксируемый рычаг, с эл. коннектором | 1000 | 1200,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-4425 | |||||
| П-РЭ 3/2,5-4426 | |||||
| П-РЭ 3/2,5-5112 | 2,5 | присоединение к пневмосети: нижнее стыковое, без кнопочного управления, вывод электропроводов через сальник | 1000 | 1200,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-5125 | |||||
| П-РЭ 3/2,5-5126 | |||||
| П-РЭ 3/2,5-5212 | 2,5 | присоединение к пневмосети: нижнее стыковое, без кнопочного управления, с разъемом для присоединение к электросети | 1100 | 1320,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-5225 | |||||
| П-РЭ 3/2,5-5226 | |||||
| П-РЭ 3/2,5-5412 | 2,5 | присоединение к пневмосети: нижнее стыковое, без кнопочного управления, с эл. коннектором | 1000 | 1200,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-5425 | |||||
| П-РЭ 3/2,5-5426 | |||||
| П-РЭ 3/2,5-6112 | 2,5 | присоединение к пневмосети: нижнее стыковое, с кнопочным управлением, вывод электропроводов через сальник | 1080 | 1296,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-6125 | |||||
| П-РЭ 3/2,5-6125 | |||||
| П-РЭ 3/2,5-6212 | 2,5 | присоединение к пневмосети: нижнее стыковое, с кнопочным управлением, с разъемом для присоединение к электросети | 1180 | 1416,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-6225 | |||||
| П-РЭ 3/2,5-6226 | |||||
| П-РЭ 3/2,5-6412 | 2,5 | присоединение к пневмосети: нижнее стыковое,с кнопочным управлением, с эл. коннектором | 1080 | 1296,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-6425 | |||||
| П-РЭ 3/2,5-6426 | |||||
| П-РЭ 3/2,5-7412 | 2,5 | присоединение к пневмосети: боковое стыковое, с кнопочным управлением, электропровода | договорная | договорная | цена (руб.) по запросу |
| П-РЭ 3/2,5-7212 | 2,5 | присоединение к пневмосети: боковое стыковое, с кнопочным управлением, с разъемом для присоединение к электросети | 1485 | 1782,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-7225 | |||||
| П-РЭ 3/2,5-7226 | |||||
| П-РЭ 3/2,5-7412 | 2,5 | присоединение к пневмосети: боковое стыковое,с кнопочным управлением, с эл. коннектором | 1750 | 2100,00 | цена (руб.) по запросу |
| П-РЭ 3/2,5-7425 | |||||
| П-РЭ 3/2,5-7426 | |||||
| * последнии 2 цифры в маркировке - обозначение рода тока и напряжение, распределители также поставляются и с другими напряжениями (см. каталог ниже) | |||||
| ** цена рассчитывается от объема заказа и категории заказчика | |||||
Устройство и работа распределителей:
Пневмораспределители ПРЭ3/2,5 - трехлинейные, двухпозиционные, нормально закрытые с односторонним электромагнитным управлением. Конструктивная схема всех модификаций пневмораспределителей одинакова.
В катушке размещена гильза с завальцованным внутри упором. Внутри гильзы перемещается якорь с уплотнительным узлом, расположенным соосно седлу. При обесточенном электромагните якорь прижат пружиной к седлу, перекрывая канал, через который подводится давление сжатого воздуха, а выходной канал (к потребителю) соединен с атмосферой через пазы на наружной поверхности якоря. При подаче электрического напряжения на электромагнит якорь, преодолевая усилие пружины, перемещается до упора, закрывает выход в атмосферу и открывает канал, соединенный с отверстием подвода сжатого воздуха(Р). Сжатый воздух поступает в канал потребителя (А).
В некоторых исполнениях пневмораспределителей П-РЭ3/2,5 предусмотрено ручное дублирование электрического сигнала. Ручное дублирование предназначено для управления пневмораспределителем в наладочном режиме (при отключенном электропитании) и осуществляется поднятием якоря в верхнее положение. Включение кнопочного управления осуществляется нажатием до отказа кнопки находящейся на корпусе пневмораспределителя.
Открыть техническое описание клапанов ПРЭ3/2,5 в формате PDF
