Пневмораспределители пятилинейные двух и трех позиционные 231, 232, 331

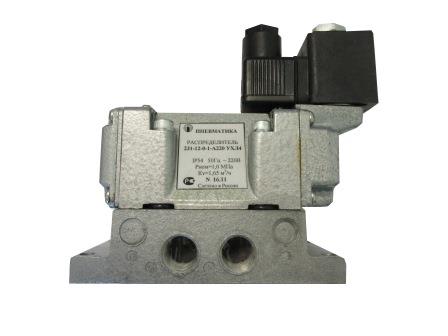

распределитель 231-12-0-1Пневмораспределители пятилинейные золотниковые с двух- и трехпозиционные с электропневматическим управлением предназначены для изменения направления и перекрытия потоков сжатого воздуха.

Распределитель состоит из корпуса с притычным (стыковым) исполнением подвода воздуха и различными одноместными плитами (индивидуальный подвод пневмолиний) либо многоместными плитами (с общим каналом для подвода магистральной пневмолинии). Стандарт ISO 5599/1, размеры 1, 2, 3, 4.

Цена на распределители с электромагнитным управлением Ду=10мм (с 18.06.2025г.):

Обозначение распределителей* Условный проход, Ду (мм) модификация Цена, в руб без учета НДС Цена, в руб с  учетом НДС стоимость со скидкой**
5Р2.231-02-0-1.Д12 10 стыковой монтаж (без плиты), 5-ти линейный, двухпозиционный с односторонним управлением 4253 5103,6 цена (руб.) по запросу
5Р2.231-02-0-1.Д24
5Р2.231-02-0-1.А110
5Р2.231-02-0-1.А220
5Р2.231-12-0-1.Д12 10 резьба К3/8", 5-ти линейный, двухпозиционный с односторонним управлением 4998 5997,6 цена (руб.) по запросу
5Р2.231-12-0-1.Д24
5Р2.231-12-0-1.А110
5Р2.231-12-0-1.А220
5Р2.232-02-0-1.Д12 10 стыковой монтаж (без плиты), 5-ти линейный, двухпозиционный с двусторонним управлением 5901 7081,2 цена (руб.) по запросу
5Р2.232-02-0-1.Д24
5Р2.232-02-0-1.А110
5Р2.232-02-0-1.А220
5Р2.232-12-0-1.Д12 10 резьба К3/8", 5-ти линейный, двухпозиционный с двусторонним управлением 6416 7699,2 цена (руб.) по запросу
5Р2.232-12-0-1.Д24
5Р2.232-12-0-1.А110
5Р2.232-12-0-1.А220
5Р2.331-02-0-1.Д12 10 стыковой монтаж (без плиты), 5-ти линейный, трехпозиционный (закрытый центр) с двусторонним управлением 6652 7982,4 цена (руб.) по запросу
5Р2.331-02-0-1.Д24
5Р2.331-02-0-1.А110
5Р2.331-02-0-1.А220
5Р2.331-12-0-1.Д12 10 резьба К3/8", 5-ти линейный, трехпозиционный (закрытый центр) с двусторонним управлением 7172 8606,4 цена (руб.) по запросу
5Р2.331-12-0-1.Д24
5Р2.331-12-0-1.А110
5Р2.331-12-0-1.А220
* последние символы в маркировке - обозначение рода тока и напряжение, распределители также поставляются и с другими напряжениями (см. каталог ниже)
** цена рассчитывается от объема заказа и категории заказчика

Основные технические параметры

Пневмораспределители выпускаются со стыковым присоединением, а также на плитах для трубного монтажа, на плитах для батарейного монтажа. Условные проходы 6, 10, 20 мм. Номинальное напряжение питания, В:
-постоянного тока: 12, 24, 48, 110;
-переменного тока частотой 50Гц: 24, 110, 220, 380;
-переменного тока частотой 60Гц: 110, 220.

Номинальное давление 1 МПа.

Обозначение

Ду, мм

Kv, м3/ч

Присоединение

Пневмо-схема

Исполнение

5Р1.231-01

6

0,9

Стыковое нижнее

231

Двухпозиционный с односторонним электропневмоуправлением, ручным дублированием и пневмовозвратом

5Р1.231-11

К1/4" либо G1/4"

5Р2.231-02

10

1,65

Стыковое нижнее

5Р2.231-12

К3/8" либо G3/8"

5Р4.231-04

20

5,6

Стыковое нижнее

5Р4.231-14

К3/4" либо G3/4"

5Р1.232-01

6

0,9

Стыковое нижнее

232

Двухпозиционный с двухсторонним электропневмоуправлением и ручным дублированием

5Р1.232-11

К1/4" либо G1/4"

5Р2.232-02

10

1,65

Стыковое нижнее

5Р2.232-12

К3/8" либо G3/8"

5Р4.232-04

20

5,6

Стыковое нижнее

5Р4.232-14

К3/4" либо G3/4"

5Р2.233-02

10

1,65

Стыковое нижнее

233

Двухпозиционный с односторонним электропневмоуправлением, ручным дублированием и пружинным возвратом

5Р2.233-12

К3/8" либо G3/8"

5Р1.331-01

6

0,9

Стыковое нижнее

331

Трехпозиционный с двухсторонним электропневмоуправлением и ручным дублированием, возврат в среднюю позицию пружинный, в средней позиции все линии перекрыты

5Р1.331-11

К1/4" либо G1/4"

5Р2.331-02

10

1,65

Стыковое нижнее

5Р2.331-12

К3/8" либо G3/8"

5Р4.331-04

20

5,6

Стыковое нижнее

5Р4.331-14

К3/4" либо G3/4"

Цена на распределители с электромагнитным управлением Ду=20мм (с 18.06.2025г.):

Обозначение распределителей* Условный проход, Ду (мм) модификация Цена, в руб без учета НДС Цена, в руб с  учетом НДС стоимость со скидкой**
5Р4.231-04-0-1.ХХХ 20 стыковой монтаж (без плиты), 5-ти линейный, двухпозиционный с односторонним управлением 8936 10723,2 цена (руб.) по запросу
5Р4.231-13-0-1.ХХХ 20 резьба К1/2", 5-ти линейный, двухпозиционный с односторонним управлением 10311 12373,2 цена (руб.) по запросу
5Р4.231-14-0-1.ХХХ 20 резьба К3/4", 5-ти линейный, двухпозиционный с односторонним управлением 10311 12373,2 цена (руб.) по запросу
5Р4.232-04-0-1.ХХХ 20 стыковой монтаж (без плиты), 5-ти линейный, двухпозиционный с двусторонним управлением 11088 13305,6 цена (руб.) по запросу
5Р4.232-13-0-1.ХХХ 20 резьба К1/2", 5-ти линейный, двухпозиционный с двусторонним управлением 12385 14862 цена (руб.) по запросу
5Р4.232-14-0-1.ХХХ 20 резьба К3/4", 5-ти линейный, двухпозиционный с двусторонним управлением 12385 14862 цена (руб.) по запросу
5Р4.331-04-0-1.ХХХ 20 стыковой монтаж (без плиты), 5-ти линейный, трехпозиционный (закрытый центр) с двусторонним управлением 15614 18736,8 цена (руб.) по запросу
5Р4.331-13-0-1.ХХХ 20 резьба К1/2", 5-ти линейный, трехпозиционный (закрытый центр) с двусторонним управлением 16921 20305,2 цена (руб.) по запросу
5Р4.331-14-0-1.ХХХ 20 резьба К3/4", 5-ти линейный, трехпозиционный (закрытый центр) с двусторонним управлением 16921 20305,2 цена (руб.) по запросу
плита 35   плита для трубного монтажа, отверстия снизу, К1 договорная
* последние 3-ри символа в маркировке - обозначение рода тока и напряжение
По запросу изготовление плит с трубной резьбой
** цена рассчитывается от объема заказа и категории заказчика



Открыть либо скачать каталог на пневмораспределители пятилинейные размер 1 по ISO 5599/1 в формате pdf

Открыть либо скачать каталог на пневмораспределители пятилинейные размер 2 по ISO 5599/1 в формате pdf

Открыть либо скачать каталог на пневмораспределители пятилинейные размер 4 по ISO 5599/1 в формате pdf
