Пневмораспределители серии В64 с электромагнитным управлением резьбовое и стыковое присоединение к пневмолиниям
Пневмораспределитель серии В64 (В64-ххА-03, с резьбовым присоединение пневмолиний): 4-х линейный, двухпозиционный с электропневматическим одно- или двухсторонним управлением, с пружинным или пневматическим возвратом.
Пневмораспределитель предназначен для изменения потоков сжатого воздуха в пневмоприводах кузнечно-прессовых машин, гильотинных ножниц и прочих машин с высокими требованиями безопасности при работе с механизмами.
Присоединение пневмолиний распределителя - резьбовое (индекс в маркировке "03" в конце обозначения). Особенностью данной серии является конструкция золотника: плоский притертый золотник, прижатый к основанию распределителя (в котором выполнены каналы для прохода сжатого воздуха).
Основные характеристики пневмораспределителей серии В64-ХХА-03 УХЛ4 ТУ2-053-1633-83
|
Параметры |
Нормы для типоразмеров |
|||||
|
В64-13А-03 |
В64-14А-03 |
В64-33А-03, В64-23А-03 |
В64-34А-03, В64-24А-03 |
В64-15А-03 |
В64-25А-03 |
|
|
Условный проход, мм |
10 |
16 |
10 |
16 |
20 |
20 |
|
Номинальное / минимальное давление, МПа |
0,63 / 0,25 |
|||||
|
Пропускная способность, Кv по ГОСТ14691-69, м3/ч, не менее |
1,9 |
2,8 |
1,9 |
2,8 |
5,0 |
5,0 |
|
Время срабатывания при давлении 0,4 МПа, с, не более |
0,1 |
0,2 |
||||
|
Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц |
12,24,48,110 / 24,110,220,380 / 110,220 |
|||||
|
Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА |
7 / 9 / 12 |
|||||
|
Масса, кг |
2,0 |
2,0 |
1,7 |
1,7 |
3,1 |
2,8 |
|
Резьба для присоединения пневмолиний, К по ГОСТ6111-52 либо трубная цилиндрическая G (по требованию) |
3/8 |
1/2 |
3/8 |
1/2 |
3/4 |
3/4 |
Исполнение пневмораспределителей с пневмовозвратом золотника: В64-24А(23А)-03, имеет те же габаритные и присоединительные размеры что и для соответствующих пневмораспределителей В64-34А(23)-03.
Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150.
Распределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло.
Варианты исполнения
|
Обозначение пневмораспределителя |
Варианты исполнения |
|
Пневмораспределитель В64-..ХА-03 |
Способ управления (..в кодировке пропущенный символ) |
|
Пневмораспределитель В64-Х..-03 |
Условный проход, мм (..в кодировке пропущенный символ): |
|
Пневмораспределитель В64-ХХА-03 |
«03» - указывает на резьбовое присоединение пневмолиний |
Примеры обозначений (в скобках дополнительно указаны характеристики), так же при заказе необходимо указать напряжения управления электромагнитной катушки пилота управления:
- Пневмораспределитель В64-13А-03 УХЛ4 (двухсторонее управление, Ду=10мм, 3/8);
- Пневмораспределитель В64-14А-03 УХЛ4 (двухсторонее управление, Ду=16мм, 1/2);
- Пневмораспределитель В64-23А-03 УХЛ4 (одностороннее управление, пневматический возврат золотника, Ду=10мм, 3/8);
- Пневмораспределитель В64-33А-03 УХЛ4 (одностороннее управление, пружинный возврат золотника, Ду=10мм, 3/8);
- Пневмораспределитель В64-24А-03 УХЛ4 (одностороннее управление, пневматический возврат золотника, Ду=16мм, 1/2);
- Пневмораспределитель В64-34А-03 УХЛ4 (одностороннее управление, пружинный возврат золотника, Ду=16мм, 1/2);
- Пневмораспределитель В64-15А-03 УХЛ4 (двухстороннее управление, Ду=20мм, 3/4);
- Пневмораспределитель В64-25А-03 УХЛ4 (одностороннее управление, пневматический возврат золотника, Ду=20мм, 3/4).
По требованию заказчика так же изготавливаются распределители с трубной присоединительной резьбой G 3/8, ½, ¾ по ГОСТ 6357-81.
Открыть(скачать) в отдельной вкладке габаритные размеры распределителей типа В64-ххА-03
Доступны к заказу исполнения распределителей: В64-33А-02 и В64-34А-02 (с вертикальным расположением пилота управления).
Пневмораспределитель серии В64 (В64-ХХА-05, притычной монтаж): 4-х линейный, двухпозиционный с электропневматическим одно- или двухсторонним управлением, с пружинным или пневматическим возвратом. Пневмораспределитель предназначен для изменения потоков сжатого воздуха в пневмоприводах различного назначения. Присоединение к пневмолиниям - стыковое (индекс "05" в конце обозначения).
Основные характеристики:
|
Параметр |
Нормы для типоразмеров |
|||
|
В64-14А-05 |
В64-34А-05 |
В64-15А-05 |
В64-25А-05 |
|
|
Условный проход, мм |
16 |
16 |
20 |
20 |
|
Номинальное / минимальное давление, МПа |
0,63 / 0,25 |
|||
|
Пропускная способность, Кv по ГОСТ14691-69, м3/ч, не менее |
2,8 |
2,8 |
5,0 |
5,0 |
|
Время срабатывания при давлении 0,4 МПа, с, не более |
0,1 |
0,2 |
||
|
Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц |
12,24,48,110 / 24,110,220,380 / 110,220 |
|||
|
Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА |
7 / 9 / 12 |
|||
|
Масса, кг |
1,75 |
1,45 |
2,7 |
2,4 |
Примеры обозначений (в скобках дополнительно указаны характеристики), так же при заказе требуется указать напряжения управления :
- Пневмораспределитель В64-14А-05 УХЛ4 (двухсторонее управление, Ду=16мм);
- Пневмораспределитель В64-34А-05 УХЛ4 (одностороннее управление, пружинный возврат золотника, Ду=16мм);
- Пневмораспределитель В64-24А-05 УХЛ4 (одностороннее управление, пневматический возврат золотника, Ду=16мм);
- Пневмораспределитель В64-15А-05 УХЛ4 (двухстороннее управление, Ду=20мм);
- Пневмораспределитель В64-25А-05 УХЛ4 (одностороннее управление, пневматический возврат золотника, Ду=20мм).

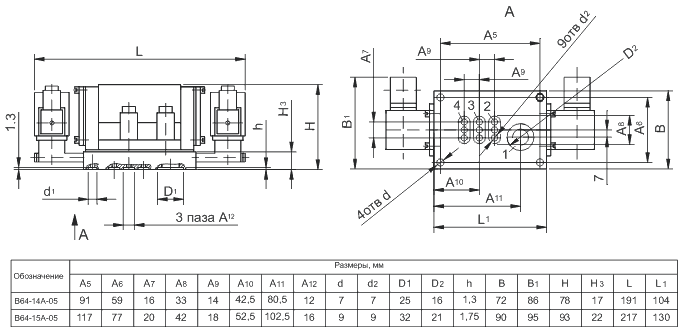

Скачать (открыть) габаритные размеры распределителей типа В64-ххА-05
Цена на пневмораспределители серии В64, в рублях с 16.05.2022:
| Обозначение распределителей | Напряжение управления* | Цена, в руб без учета НДС | Цена, в руб с учетом НДС | стоимость со скидкой**(при заказе от 5-ти штук) |
| В64-13А-03 | 12, 24, 110, 220, 380 v | 4035 | 4842 | цена по запросу |
| В64-14А-03 | 12, 24, 110, 220, 380 v | 4035 | 4842 | цена по запросу |
| В64-14А-05 | 12, 24, 110, 220, 380 v | 3905 | 4686 | цена по запросу |
| В64-15А-03 | 12, 24, 110, 220, 380 v | 5120 | 6144 | цена по запросу |
| В64-15А-05 | 12, 24, 110, 220, 380 v | 4985 | 5982 | цена по запросу |
| В64-23А-03 | 12, 24, 110, 220, 380 v | 3190 | 3828 | цена по запросу |
| В64-24А-03 | 12, 24, 110, 220, 380 v | 3190 | 3828 | цена по запросу |
| В64-24А-05 | 12, 24, 110, 220, 380 v | 3080 | 3696 | цена по запросу |
| В64-25А-03 | 12, 24, 110, 220, 380 v | 4410 | 5292 | цена по запросу |
| В64-25А-05 | 12, 24, 110, 220, 380 v | 4310 | 5172 | цена по запросу |
| В64-33А-03 | 12, 24, 110, 220, 380 v | 3080 | 3696 | цена по запросу |
| В64-34А-03 | 12, 24, 110, 220, 380 v | 3080 | 3696 | цена по запросу |
| В64-34А-05 | 12, 24, 110, 220, 380 v | 2890 | 3468 | цена по запросу |

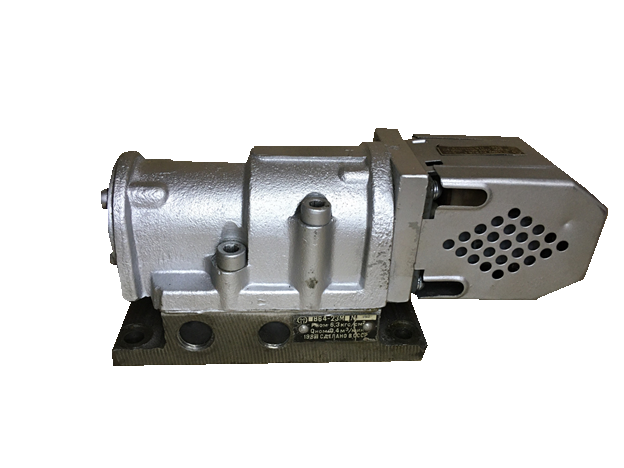

| ПБВ64-13МА | 12, 24, 110, 220, 380 v | 4290 | 5148 | цена по запросу |
| ПВ64-23МА | 12, 24, 110, 220, 380 v | 3245 | 3894 | цена по запросу |
| В64-14А-03-100 | 12, 24, 110, 220, 380 v | 935 | 1122 | цена по запросу |
| * изготовление распределителей с другими напряжениями соленоида по запросу | ||||
| ** цена зависит от объема заказа и статуса заказчика | ||||
Доступны к заказу исполнения распределителей: В64-34А-06 (с вертикальным расположением пилота управления).
Условное графическое обозначения пневмосхем распределителей серии В64
Состав ремкомплектов к пневмораспределителям серии В64:
|
Обозначение распределителя |
Обозначение запасной части |
Наименование запасной части |
Кол-во в комплекте, шт. |
|
В64-13А-03 В64-14А-03 |
В64-14А-03-600 |
Уплотнение |
2 |
|
В64-14А-03-107 |
Пружина |
2 |
|
|
В64-14А-03-110 |
Кольцо |
2 |
|
|
В64-14А-03-110-01 |
Кольцо |
2 |
|
|
В63-14А-001 |
Прокладка |
1 |
|
|
В63-14А-002 |
Кольцо опорное |
2 |
|
|
В63-14А-004 |
Кольцо |
4 |
|
|
В63-14А-005 |
Золотник |
1 |
|
|
В63-14А-012 |
Прокладка |
2 |
|
|
Кольцо ГОСТ18828-73 |
005-008-19-2-1 |
4 |
|
|
Кольцо ГОСТ18828-73 |
014-018-25-2-1 |
1 |
|
|
В64-23А-03 В64-24А-03 |
В64-14А-03-600 |
Уплотнение |
1 |
|
В64-14А-03-107 |
Пружина |
1 |
|
|
В64-14А-03-110 |
Кольцо |
1 |
|
|
В64-14А-03-110-01 |
Кольцо |
1 |
|
|
В63-14А-001 |
Прокладка |
1 |
|
|
В63-14А-002 |
Кольцо опорное |
2 |
|
|
В63-14А-004 |
Кольцо |
3 |
|
|
В63-14А-005 |
Золотник |
1 |
|
|
В63-14А-012 |
Прокладка |
1 |
|
|
Кольцо ГОСТ18828-73 |
005-008-19-2-1 |
2 |
|
|
Кольцо ГОСТ18828-73 |
014-018-25-2-1 |
1 |
|
|
В64-25А-03 |
В64-14А-03-600 |
Уплотнение |
1 |
|
В63-15А-014 |
Кольцо |
1 |
|
|
В63-15А-001 |
Прокладка |
2 |
|
|
В63-15А-002 |
Кольцо опорное |
2 |
|
|
В63-14А-004-01 |
Кольцо |
3 |
|
|
В63-15А-005 |
Золотник |
1 |
|
|
В63-15А-012 |
Прокладка |
1 |
|
|
Кольцо ГОСТ18828-73 |
005-008-19-2-1 |
2 |
|
|
Кольцо ГОСТ18828-73 |
018-022-25-2-1 |
1 |
|
|
В64-33А-03 В64-34А-03 |
В64-14А-03-600 |
Уплотнение |
1 |
|
В64-14А-03-107 |
Пружина |
1 |
|
|
В63-14А-001 |
Прокладка |
2 |
|
|
В63-14А-002 |
Кольцо опорное |
2 |
|
|
В63-14А-004 |
Кольцо |
3 |
|
|
В63-14А-005 |
Золотник |
1 |
|
|
В63-14А-012 |
Прокладка |
1 |
|
|
Кольцо ГОСТ18828-73 |
005-008-19-2-1 |
2 |
|
|
Кольцо ГОСТ18828-73 |
014-018-25-2-1 |
1 |
На фотографии ремкомплект для В64-34А-03 (расширенный).
Стоимость ремкомплектов составляет 30% от цены готового изделия.
