Муфта БРС с наружной резьбой серии 101. UNI ISO 6150 - A - 6 (DN 2.5)

Технические характеристики/ Каталог

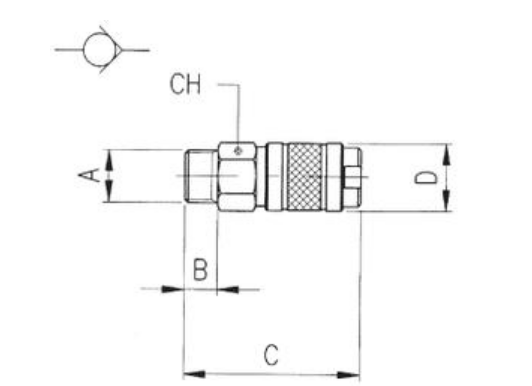

Код   Модели 3D A B C D CH Пакет
00101 00 001          1/8 6 32 13 11 10

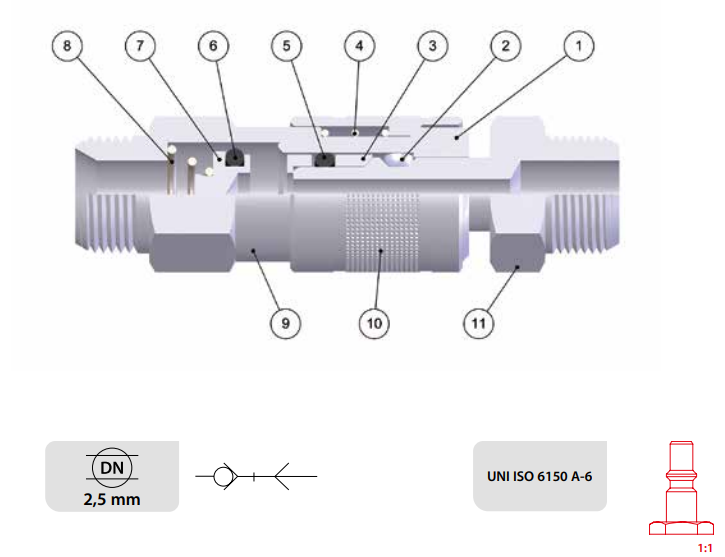

Материалы и компоненты

муфта серии 101

Корпус из никелированной латуничертеж муфты серии 101



  1. Шарик из стали AISI 420
  2. Направляющее кольцо
  3. Муфта из никелированной латуни
  4. Пружинное кольцо из стали AISI 302 1 2 3 4 5
  5. Уплотнительное кольцо из NBR
  6. Уплотнительное кольцо из NBR
  7. Затвор из никеля латунь с покрытием
  8. Пружина затвора из стали AISI 302
  9. Клеммное соединение из никелированной латуни
  10. Кольцевая гайка из никелированной латуни
  11. Соединение из никелированной латуни
