Краны гидравлические 3-х ходовые с открытым и закрытым центром
Краны гидравлические 3-х ходовые используются для переключения потока в гидравлических системах мобильных машин (в том числе автокранах) и в агрегатах станочного гидропривода.
Краны 3-х ходовые изготавливаются в двух исполнениях: с закрытым центром и с открытым центром. Рабочее давление до 400 бар. Корпус и золотник крана изготовлен из высоколегированной стали с последующей термообработкой и цинкованием. Рабочая температура от -40...+110 С. Краны устанавливаются на опорную раму (станину), для чего в корпусе предусмотрены два отверстия D=11 мм для крепления.
Краны изготавливаются следующих типоразмеров:
|
Типоразмер |
3-3/8 |
3-1/2 |
3-3/4 |
3-1 |
3-М18 |
3-М20 |
3-М22 |
3-М27 |
|
Рабочее давление (бар) |
400 |
400 |
350 |
320 |
400 |
400 |
400 |
350 |
|
Расход Q (L/min) |
60 |
90 |
120 |
180 |
60 |
90 |
90 |
120 |
|
Присоединение |
G3/8 |
G1/2 |
G3/4 |
G1 |
М20х1,5 |
М20х1,5 |
М22х1,5 |
М27х1,5 |

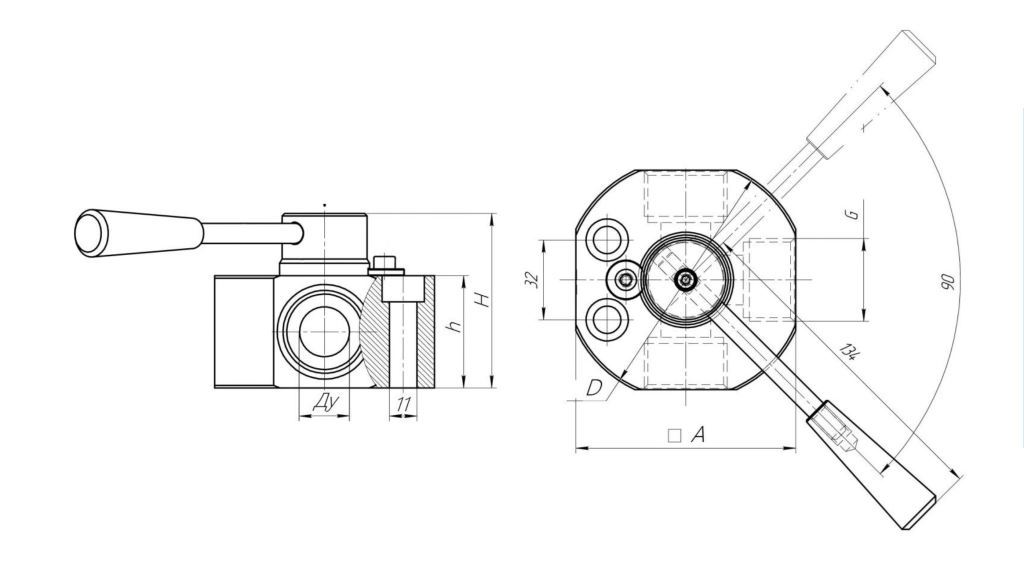

Габаритные размеры кранов гидравлических 3-х ходовых с закрытым (ЗЦ) и открытым центром (ОЦ) с трубной присоединительной резьбой:
|
Типоразмер
|
Характеристика |
||||||
|
Ду |
G (BSP) |
h(мм) |
H(мм) |
A(мм) |
D(мм) |
вес (кг) |
|
|
3-3/8 |
10 |
3/8 |
40 |
66,5 |
80 |
90 |
1,80 |
|
3-1/2 |
12 |
1/2 |
40 |
66,5 |
80 |
90 |
1,65 |
|
3-3/4 |
15 |
3/4 |
40 |
66,5 |
80 |
90 |
1,6 |
|
3-1 |
20 |
1 |
45 |
70 |
80 |
97 |
2,0 |
Стоимость кранов шаровых 3-х ходовых на высокое давление в руб.:
| Обозначение кранов шаровых | Присоединение | Цена, в руб без учета НДС (18%) | |||
| кол-во 1..3 шт | кол-во 4..10 шт | свыше 10 шт | стоимость со скидкой* | ||
| 3ХЗЦ-3/8 | закрытый центр,G3/8" | 1525 | 1220 | 1140 | цена по запросу |
| 3ХОЦ-3/8 | открытый центр,G3/8" | 1525 | 1220 | 1140 | цена по запросу |
| 3ХЗЦ-1/2 | закрытый центр,G1/2" | 1525 | 1220 | 1140 | цена по запросу |
| 3ХОЦ-1/2 | открытый центр,G1/2" | 1525 | 1220 | 1140 | цена по запросу |
| 3ХЗЦ-3/4 | закрытый центр,G3/4" | 1525 | 1220 | 1140 | цена по запросу |
| 3ХОЦ-3/4 | открытый центр,G3/4" | 1525 | 1220 | 1140 | цена по запросу |
| 3ХЗЦ-1 | закрытый центр,G1" | 1525 | 1220 | 1140 | цена по запросу |
| 3ХОЦ-1 | открытый центр,G3/4" | 1525 | 1220 | 1140 | цена по запросу |
| 3ХЗЦ-18х1,5 | закрытый центр, М18х1,5 | 1280 | 970 | 890 | цена по запросу |
| 3ХОЦ-18х1,5 | закрытый центр, М18х1,5 | 1280 | 970 | 890 | цена по запросу |
| 3ХЗЦ-20х1,5 | закрытый центр, М20х1,5 | 1280 | 970 | 890 | цена по запросу |
| 3ХОЦ-20х1,5 | закрытый центр, М20х1,5 | 1280 | 970 | 890 | цена по запросу |
| 3ХЗЦ-22х1,5 | закрытый центр, М22х1,5 | 1280 | 970 | 890 | цена по запросу |
| 3ХОЦ-22х1,5 | закрытый центр, М22х1,5 | 1280 | 970 | 890 | цена по запросу |
| 3ХЗЦ-27х1,5 | закрытый центр, М27х1,5 | 1280 | 970 | 890 | цена по запросу |
| 3ХОЦ-27х1,5 | закрытый центр, М27х1,5 | 1280 | 970 | 890 | цена по запросу |
| * цена зависит от объема заказа и статуса заказчика | |||||

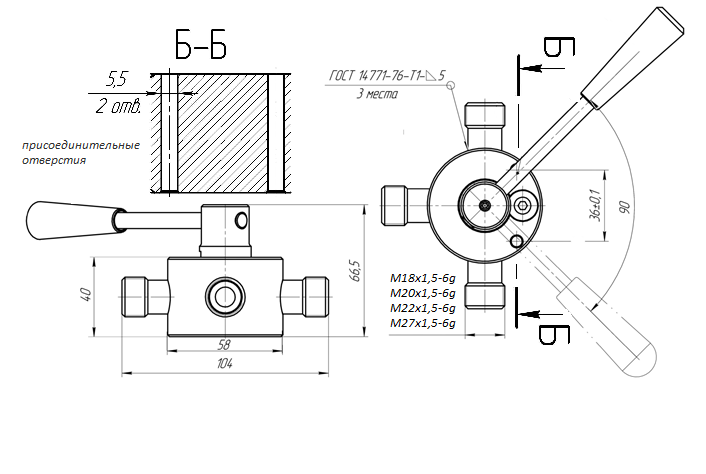

Габаритные размеры кранов гидравлических 3-х ходовых с закрытым (ЗЦ) и открытым центром (ОЦ) с метрическими присоединительными резьбами:

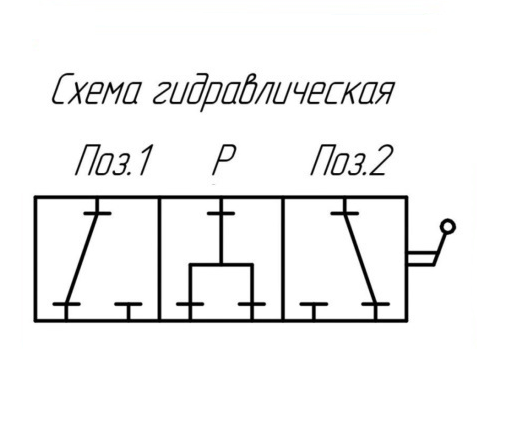

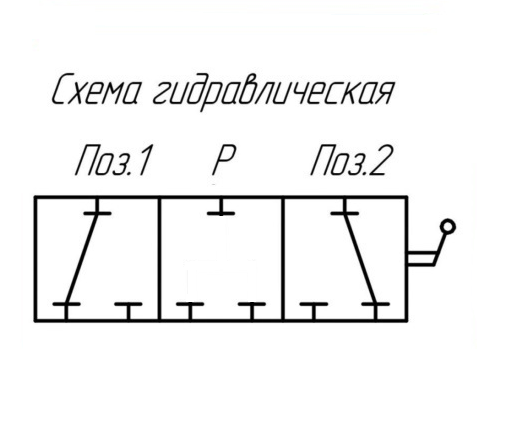

Гидросхема крана с закрытым центром : Гидросхема крана с открытым центром :
