Пневматические уравновешиватели российского производства

уравновешительПневматические уравновешиватели предназначены

  • для уравновешивания «падающих» частей механических кузнечно-прессовых машин,
  • для устранения ненормальной нагрузки на электродвигатель, предотвращения опускания ползуна в случае неисправности тормоза, обеспечения постоянной выборки зазоров в одну сторону.

Кроме того, уравновешиватели могут применяться в пневматических схемах в качестве пневмоцилиндров одностороннего действия с возвратом поршня в исходное положение внешними усилиями (без пружинного возврата).

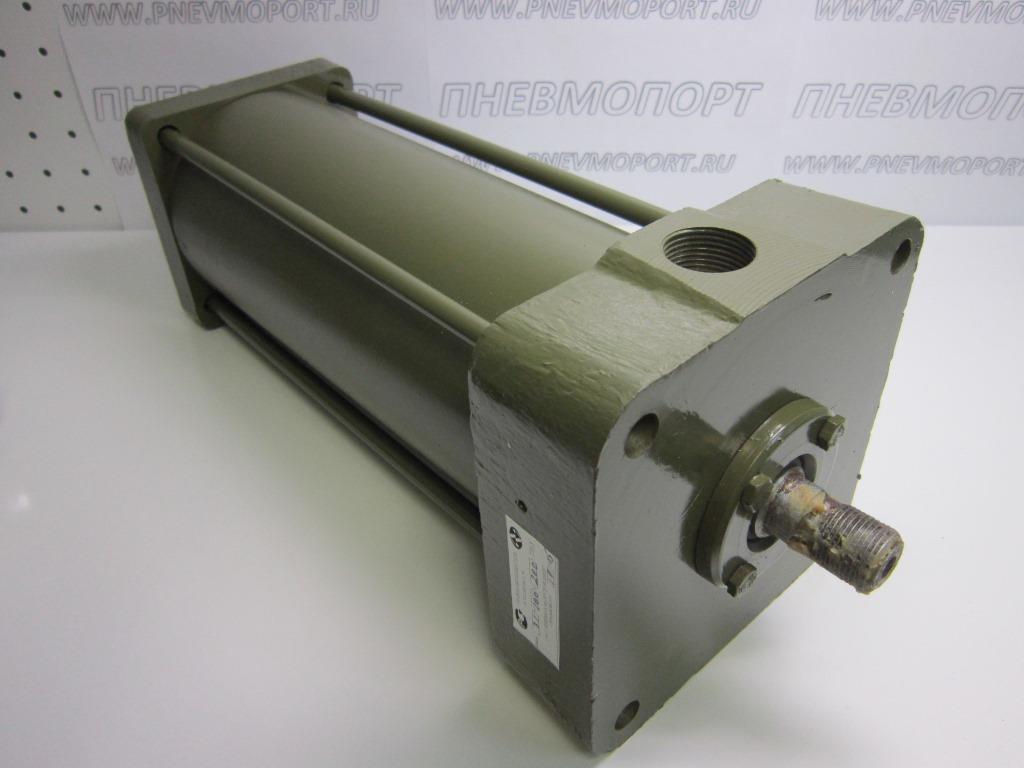

Уравновешиватели представляют собой конструкцию стационарных пневмоцилиндров одностороннего действия без пружинного возврата. Отличие между конструктивными исполнениями уравновешивателей заключается в креплении их к агрегату, в направлении развиваемого усилия (тянущее либо толкающее), а так же в расположении отверстий для подвода воздуха (сбоку или снизу).

Уравновешиватели типа УПМ ОСТ 2 КП94-1-79

Типоразмер уравновешивателей

D поршня, мм

D штока, мм

Ход, мм

Масса, кг

Код ОКП

УПМ 21-080х0125

80

25

125

8,6

41 5137 0013

УПМ 21-080х0140

80

25

140

8,83

41 5137 0058

УПМ 21-080х0250

80

25

250

10,48

41 5137 0042

УПМ 21-100х0200

100

25

200

13,6

41 5137 0015

УПМ 21-100х0250

100

25

250

14,72

41 5137 0016

УПМ 21-125х0125

125

32

125

17,33

41 5137 0029

УПМ 21-125х0160

125

32

160

18,7

41 5137 0037

УПМ 21-125х0180

125

32

180

19,4

41 5137 0017

УПМ 21-125х0250

125

32

250

21,8

41 5137 0018

УПМ 21-160х0200

160

40

200

38

41 5137 0030

УПМ 21-160х0320

160

40

320

43

41 5137 0019

УПМ 21-160х0360

160

40

360

44,8

41 5137 0020

УПМ 21-160х0400

160

40

400

46,6

41 5137 0048

УПМ 21-160х0560

160

40

560

53,6

41 5137 0055

УПМ 21-200х0220

200

40

220

40,3

41 5137 0044

УПМ 21-200х0250

200

40

250

42,98

41 5137 0032

УПМ 21-200х0280

200

40

280

43,86

41 5137 0045

УПМ 21-200х0360

200

40

360

48,62

41 5137 0046

УПМ 21-200х0500

200

40

500

57

41 5137 0056

УПМ 31-080х0160

80

25

160

8,25

41 5137 0021

УПМ 31-100х0180

100

25

180

8,5

41 5137 0035

УПМ 31-100х0200

100

25

200

14,1

41 5137 0050

УПМ 31-100х0250

100

25

250

15,1

41 5137 0051

УПМ 31-125х0220

125

32

220

23,1

41 5137 0023

УПМ 31-125х0280

125

32

280

25,4

41 5137 0025

УПМ 52-100х0055

100

25

55

7,65

41 5137 0027

УПМ 52-160х0100

160

40

100

15,34

41 5137 0041

Исполнения по виду крепления (первая цифра в маркировке изделия) :

1 — крепление за бурт верхней части цилиндра, толкающего действия;

2 — крепление за верхнюю крышку (шарнирное), тянущего действия;

3 — крепление за нижнюю крышку, тянущего действия;

4 — крепление за нижнюю крышку, толкающего действия;

5 — крепление быстросъемное за нижнюю крышку, толкающего действия.

Открыть структурное обозначение и описание уравновешивателей.

Открыть либо скачать технические характеристики, габаритные и установочные размеры уравновешивателей.
