Пневмораспределители трехлинейные сдвоенные с пневматической блокировкой серии У71
Пневмораспределители серии У71 (модели У71-22А, У71-24А, У71-26А)
Распределители 3-х линейные сдвоенные с условным проходом (Ду) 16; 25 и 40 мм с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированным управлением предназначены для управления кузнечно - прессовыми и другими машинами. Конструкция распределительного устройства: клапанного типа.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.
Пневмосхема:
Электропитание - 24 или 110В постоянный ток, а так же под заказ с напряжением 110 в 50Гц, 220в 50Гц.
Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988.
Стоимость пневмораспределителей серии У71 с 20.05.2024 (основное исполнение: У71-22А, У71-24А, У71-26А):
| Обозначение | Цена, в руб без учета НДС | Цена, в руб с учетом НДС | стоимость со скидкой (для постоянных заказчиков, и при заказе от 3-х штук)* |
| У71-22А | 24050 | 28860 | цена (руб.) по запросу |
| У71-24А | 24050 | 28860 | цена (руб.) по запросу |
| У71-26А | 48050 | 57660 | цена (руб.) по запросу |
| У71-22Б-1 | 33800 | 40560 | цена (руб.) по запросу |
| У71-24Б-1 | 33800 | 40560 | цена (руб.) по запросу |
| У71-26Б-1 | 55100 | 66120 | цена (руб.) по запросу |
| У71-22Б-2 | 30200 | 36240 | цена (руб.) по запросу |
| У71-24Б-2 | 30200 | 36240 | цена (руб.) по запросу |
| У71-26Б-2 | 51300 | 61560 | цена (руб.) по запросу |
| У71-22Б-3 | 29400 | 35280 | цена (руб.) по запросу |
| У71-24Б-3 | 29400 | 35280 | цена (руб.) по запросу |
| У71-26Б-3 | 50800 | 60960 | цена (руб.) по запросу |
| * цена рассчитывается персонально от объема заказа и категории заказчика | |||
Для замены распределителей фирмы ROSS: DM2DDA43AX1 и DM2DDA67AX1 разработаны и изготавливаются аппараты У7122Б и У7124Б
модификации:
1 – с пневматическим клапаном «И» и реле давления;
2 – с пневматическим клапаном «И» и без реле давления;
3 – без пневматического клапана «И» и без реле давления).
Наличие на складе распределителей серии У71-2..А:
У71-22А (24в) — постоянно в НАЛИЧИИ,
У71-24А (24в) — постоянно в НАЛИЧИИ,
У71-26А — в наличии на нашем складе 1..3 шт, при заказе свыше 3-х штук, срок поставки составляет 2..3-ре недели.
Стоимость ремкомплектов и комплектующих для распределителей серии У71 приведена ниже (см. соответствующий раздел).

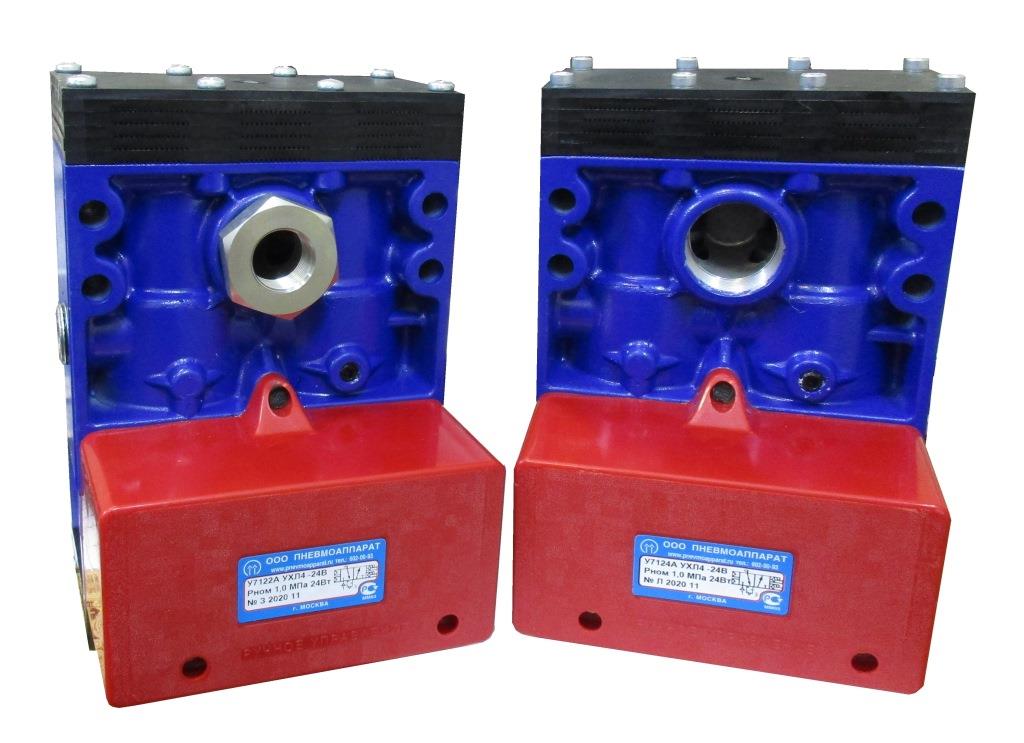

фотографии распределителей У71-22А и У71-24А с изменениями в конструкцию, изготавливаемые с ноября 2020 года:
Производителем распределителей ООО «Пневмоаппарат» в ноябре 2020 года в конструкцию пневмораспределителей серии У71 внесены изменения: пластина- глушитель изготовлена из полимерного материала, что позволило снизить уровень шума на выходе до 75Дб (на фото выше).
Письмо по внесению изменения в конструкцию можно открыть по ссылке.
Основные характеристики пневмораспределителя серии У71:
|
Характеристики пневмораспределителей У71 |
Нормы для типоразмеров пневматических распределителей |
||
|
У71-22А |
У71-24А |
У71-26А |
|
|
Условный проход, мм |
16 |
25 |
40 |
|
Номинальное / минимальное давление, МПа |
1,0 / 0,25 |
||
|
Остаточное давление воздуха на выходе при опоражнивании его через одну секцию при давлении 0,63 МПа, МПа, не более |
0,02 |
||
|
Пропускная способность пневматической линии "вход ("1")-выход ("2")", Кv по ГОСТ 14691-69, м3/ч, не менее |
8,0 |
12,0 |
22,0 |
|
Пропускная способность пневматической линии "выход ("2")-атмосфера ("3")", Кv по ГОСТ14691-69, м3/ч, не менее |
10,5 |
18,5 |
27,0 |
|
Время включения при давлении 0,63 МПа, с, не более |
0,06 |
||
|
Время выключения при давлении 0,63 МПа, с, не более |
0,08 |
||
|
Максимальное число срабатываний в минуту при давлении 0,63 МПа |
100 |
90 |
70 |
|
Электрическое напряжение постоянного тока, В |
24±2,4; 110±11 |
||
|
Масса, не более, кг |
8,5 |
8,5 |
14,5 |
|
Присоединительные резьбы по ГОСТ 6357-81: |
|
|
|
Пример записи при заказе пневмораспределителя трехлинейного сдвоенного с пневматической блокировкой и условным проходом 25мм, напряжением 24В, климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель У71-24А (24в) УХЛ4 ТУ2-053.574-8469.003-90.
Соответствие пневмораспределителей серии У71 ранее выпускавшимся изделиям по ОСТ2 КП92-4-83:
У71-22А - пневмораспределитель 16 ОСТ2 КП92-4-83;
У71-24А - пневмораспределитель 25 ОСТ2 КП92-4-83;
У71-26А - пневмораспределитель 40 ОСТ2 КП92-4-83.
Пневмораспределитель У71-24А
(пр-во 2021г) без защитного кожуха:
Распределители серии У71 серийно комплектуются пилотами управления ПЭК 3-2,5А-61, стоимость 2020 руб.+ НДС (2424 руб с НДС).
Допустимо применение ПЭК3-2,5-31 и П-РЭ 3/2,5-7412 (ранее выпускались П-РЭ 3/2,5-7312).
Только для ремонта ранних модификаций пневмораспределителей 3-х линейных сдвоенных с пневматической блокировкой поставляются пилоты управления типа П-ЭПК32 (стыковое присоединение к корпусу распределителя, с расположением отверстий для подвода воздуха на одной вертикальной оси):
Указания по применению пневматических распределителей серии У71:
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Пневмораспределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло.
Вибропрочность и виброустойчивость распределителей соответствует III степени жесткости по ГОСТ 28988—91.
Доступны к заказу ремкомплекты к пневмораспределителю У71-22А (У71-24А, У71-26А), и отдельно либо в составе ремкомплектов: защитный кожух, пластина-глушитель.
Стоимость ремкомплектов и комплектующих для распределителей серии У71:
|
Наименование изделия |
Цена, в руб без учета НДС |
Цена, в руб с учетом НДС |
|
Комплект запасных частей для У71-24А (22А) №3 базовый |
3060 |
3672 |
|
Комплект запасных частей для У71-24А (22А) №2 |
5920 |
7104 |
|
Комплект запасных частей для У71-24А (22А) №1 |
4010 |
4812 |
|
Комплект запасных частей для У71-26А (22А) №3 базовый |
3300 |
3960 |
|
Комплект запасных частей для У71-26А (22А) №2 |
6780 |
8136 |
|
Комплект запасных частей для У71-26А (22А) №1 |
4250 |
5100 |
|
Пластина-глушитель У71-24А-00-211 (спеченная бронза) |
2350 |
2820 |
|
Пластина-глушитель У71-24А-ПА (пористый алюминий) |
1620 |
1944 |
|
Распределитель ПЭК 3/2,5А-61 (пилот для серии У71) |
2020 |
2880 |
|
Кожух У71-24А-00-212 |
1070 |
1284 |
|
Уплотнение ПЭК3-2,5-200 (якорь для пилота) |
договорная |
договорная |
Базовый состав ремкомплекта №3 к распределителям У71-22А, У71-24А включает:
|
№ |
Наименование запасной единицы |
Кол-во шт, в комплекте |
|
1 |
Уплотнение ПЭКЗ-2.5-200 |
2 |
|
2 |
Манжета 1-014 У7124А-00-218 |
2 |
|
3 |
Прокладка У7124А-00-801 |
1 |
|
4 |
Клапан У7124А-02-110 |
2 |
|
5 |
Шайба У7124А-00-402 |
4 |
|
6 |
Пружина ПЭКЗ-2.5-007 |
2 |
|
7 |
Кольцо 005-007-14-2-1 ГОСТ 18829-73 |
2 |
|
8 |
Кольцо 005-008-19-2-1 ГОСТ 18829-73 |
6 |
|
9 |
Кольцо 006-009-19-2-1 ГОСТ 18829-73 |
2 |
|
10 |
Кольцо 008-012-25-2-1 ГОСТ 18829-73 |
4 |
|
11 |
Кольцо 017-020-19-2-1 ГОСТ 18829-73 |
2 |
|
12 |
Кольцо 060-065-30-2-3 ГОСТ 18829-73 |
2 |
|
13 |
Кольцо 055-065-58-2-3 ГОСТ 18829-73 |
2 |
|
14 |
Манжета 1-050-3 ГОСТ 6678-72 |
2 |
По ссылке можно скачать состав и фотографии всех предлагаемых ремкомплектов для распределителей серии У71 пр-во Пневмоаппарат, базовый состав №3 (на фотографии слева), в прочие комплекты: №№ 1,2,4,5 включены дополнительные элементы.
Пластины-глушители к распределителям У71:
-из спеченной бронзы; -пористого алюминия; -технополимера (комплект пластин).
Распределители У71-22А и У71-24А (модификация с одной пластиной из бронзы и перфорированной метал. пластиной):
Состав ремкомплекта к распределителю У71-26А (полный):
|
№ |
Наименование |
Кол-во шт, в комплекте |
|
1 |
Уплотнение ПЭКЗ-2.5-200 |
2 |
|
2 |
Пластина глушитель (составная) У7126А-00-211 |
2 |
|
3 |
Манжета 1-070 У7126А-00-212 |
2 |
|
4 |
Прокладка У7126А-00-801 |
2 |
|
5 |
Вкладыш У7126А-00-802 |
4 |
|
6 |
Кожух У7124А-00-212 |
1 |
|
7 |
Манжета 1-014 У7124А-00-218 |
2 |
|
8 |
Пружина ПЭКЗ-2.5-007 |
2 |
|
9 |
Кольцо 005-007-14-2-1 ГОСТ 18829-73 |
2 |
|
10 |
Кольцо 005-008-19-2-1 ГОСТ 18829-73 |
6 |
|
11 |
Кольцо 006-009-19-2-1 ГОСТ 18829-73 |
2 |
|
12 |
Кольцо 016-020-25-2-1 ГОСТ 18829-73 |
4 |
|
13 |
Кольцо 017-020-19-2-1 ГОСТ 18829-73 |
2 |
|
14 |
Кольцо 075-080-30-2-1 ГОСТ 18829-73 |
4 |
Распределители У71-26А Полный ремкомплект для У71-26А
Описание и принцип работы распределителей сдвоенных с пневматической блокировкой.
Особенность и назначение пневматической системы блокировки секций сдвоенного распределителя: перекрыть подачу сжатого воздуха, при несрабатывании по любой причине одной из секций на включение (или выключение),т.е. при возникновении неисправности сжатый воздух не поступает к рабочему агрегату и будет сбрасываться в атмосферу через одну сработавшую секцию.
В корпусе 1 размещены два трехлинейных клапана, которые состоят из управляющих поршней 2, клапанов 3 и дроссельных шайб 4. Управление трехлинейными клапанами осуществляется двумя сервомеханизмами 5, представляющие собой электропневматические клапаны. Для контроля неисправности одного из трехлинейных клапанов или одной из параллельных электрических цепей управления служит сигнализатор, состоящий из двух поршней 6 и микровыключателя 7.
Сжатый воздух подводится через отверстие A в полости B, сообщенные каналом, проточенным в корпусе. Через дроссельные щели между корпусом 1 и шайбами 4 воздух попадает в полости B и через перекрестные каналы под клапаны 3. При включенном сдвоенном распределителе сжатый воздух заперт под клапанами 3, а рабочий орган машины через каналы D, полости G и верхние седла клапанов 3, через глушитель шума (две пластины из спеченной бронзы) связан с атмосферой. Из полостей B сжатый воздух через каналы управления E и дроссели 8 поступает в камеры F и сервоклапаны.
На конструктивной схеме пневмораспределитель изображен в положении, когда одна секция (правая) включена (или не выключилась), а другая (левая) выключена (или не включиласть). (При включенном (рабочем) состоянии распределителя клапана 3 левой и правой секций находятся в верхнем положении).
При подаче электрического сигнала на сервомеханизмы 5 сжатый воздух из камер F поступает в полости под поршнями 2 и производит включение клапанов. Полости G разобщаются с атмосферой, и через перекрестные каналы и открытые дроссельные шайбы сжатый воздух поступает к рабочему органу машины через канал D.
При снятии электрического сигнала с сервомеханизмов 5 сжатый воздух из-под поршней 2 уходит через сервомеханизмы в атмосферу. Клапаны возвращаются в исходное положение, и сжатый воздух от рабочего органа рабочего агрегата через каналы D и полости G через глушитель выходит в атмосферу.
Если один из клапанов не включился (на схеме – левый) или не выключился (на схеме – правый), то сжатый воздух из полости В левого клапана, поступающий сюда через дроссельную шайбу 4, будет сбрасываться в атмосферу по перекрестному каналу, полость G правого клапана, канал D, и полость G левого клапана.
В камере F левого клапана давление будет понижаться через дроссель 8, и спустя некоторый промежуток времени левый клапан включить будет невозможно.
Сигнализатор сработает и даст сигнал о неисправности секции клапана. Сжатый воздух правого включенного (или невыключенного) клапана через открытую дроссельную шайбу 4 и перекрестный канал будет подаваться под закрытый левый клапан 3. Сигнализатор состоит из двух подпружиненных поршней и микровыключителя.
Дроссели 8 служат для задержки падения падения давления в камерах F, необходимой для компенсации возможной несинхронности работы обеих секций.
Время рассогласования электрических сигналов не должно быть более 0,05 с. Остаточное давление на выходе пневмораспределителя, при несрабатывании одной из секций (аварийный режим), не более 0,02МПа. Пневмораспределители серии У71 устанавливаются на обработанную поверхность в любом положении и крепятся с помощью четырех винтов через отверстия в корпусе распределителя или в его основании.
Примечание, основное применение распределителей У71: кривошипные пресса КД1426В, КД1428В, КД2126Е, КД2128Е, КД2328Е, КД2326Е, КД1426А, КД1428А, КД2124, КД2324, КД2126, КД2326, КД2128, КД2328, КД2130, КД2330, КД2126К, КД2128К, КД2328К, КД2326К.
